Gedetailleerde voorwaarden voor PCB-assemblage
Citeer vereiste
1. Gerber-bestand en Bom-lijst
2. duidelijke foto's van pcba of pcba monster voor ons
3. Testmethode voor PCBA
Shinelink soorten PCBA-product
94V0 PCBA fabricage Schaalmogelijkheden tot
We combineren geavanceerde processen met hoog opgeleide hulpmiddelen. Bijblijven met de leidende geavanceerde technologie en managementsysteem in One-stop services voor PCB-assemblage
SMT-proces (RoHS Compliant) Capaciteiten tot:
1. 0201 Chipgrootte
2. 12 mm IC-pitch (Integrated Circuit)
3. Micro Ball Grid Array (BGA) - toonhoogte 16 mils
4. Flip-chip (Gecontroleerde Collapse Chip-verbinding) - toonhoogte 5 mils
5. Quad Flat Package (QFP) - toonhoogte 12 mils
THT (Wave soldering) -proces (RoHS Compliant) Capaciteiten tot:
1.Single zijgolfsolderen
2.SMT & THT mengsel proces
PCB-assemblage-mogelijkheden
Turnkey PCBA | PCB + componenten inkoop + assemblage + pakket |
Montagegegevens | SMT en Thru-hole, ISO-lijnen |
Doorlooptijd | Voorbeeld: 15 werkdagen. Massa-volgorde: 20 ~ 25 werkdagen |
Testen op producten | Flying Probe Test, X-ray Inspection, AOI Test, functionele test |
Aantal stuks | Min hoeveelheid: 1pcs. Prototype, kleine bestelling, massabestelling, allemaal OK |
Bestanden die we nodig hebben | PCB: Gerber-bestanden (CAM, PCB, PCBDOC) |
Componenten: stuklijsten (stuklijst) | |
Assemblage: Pick-N-Place-bestand | |
PCB-paneelafmetingen | Min grootte: 0,25 * 0,25 inch (6 * 6 mm) |
Maximale grootte: 20 * 20 inch (500 * 500 mm) | |
PCB-soldeertype | In water oplosbaar soldeerpasta, RoHS loodvrij |
Componenten details | Passief tot 0201-formaat |
BGA en VFBGA | |
Leadless Chip Carriers / CSP | |
Dubbelzijdige SMT-assembly | |
Fijne steek tot 0.8mils | |
BGA Repair and Reball | |
Verwijderen en vervangen van onderdelen | |
Component pakket | Afgesneden tape, buis, rollen, losse onderdelen |
PCB-assemblage | Boren ----- Blootstelling ----- Plating ----- Vastmaken en strippen ----- Ponsen ----- Elektrisch testen ----- SMT ----- Solderen golf --- --Assembling ----- ICT ----- Functietests ----- Temperatuur- en vochttesten |

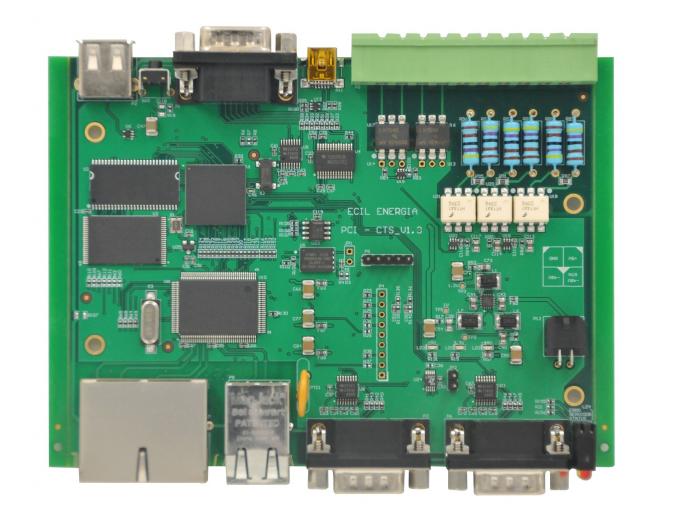

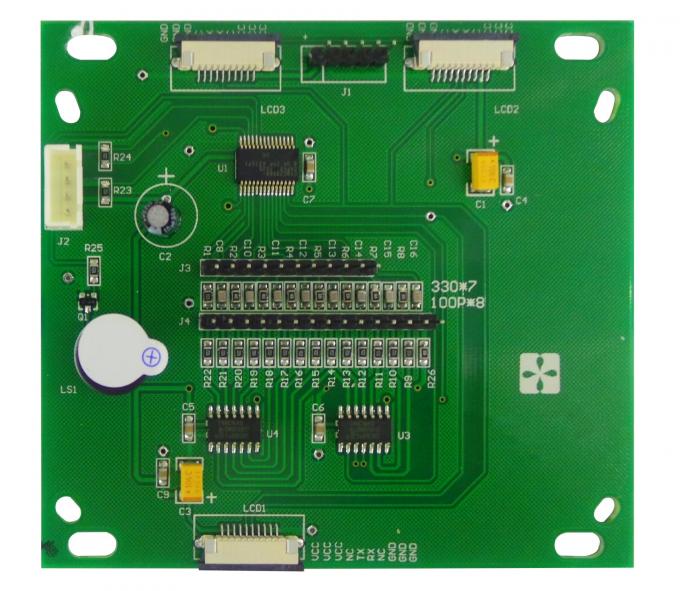

PCBA-afbeelding
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
