Prototype van PCB
Een prototype PCB is een belangrijke eerste stap naar een succesvolle laatste productierun, omdat u hiermee tests kunt uitvoeren voor ontwerp en functionaliteit. Voor PCB-prototyping zijn we in staat om laagvolume enkelzijdige en dubbelzijdige PCB's te produceren tot complexe meerlaagse PCB's met blinde en ingegraven via's tegen betaalbare prijzen bij het nemen van uw PCB van prototype naar productie!
Bestanden aangevraagd voor offertes voor PCB-assemblage
--- Om u de meest efficiënte en nauwkeurige offerte over de productie van de gevraagde eenheid te geven, vragen wij u om ons de volgende informatie te verstrekken.
1. Gerber-bestand, PCB-bestand, Eagle-bestand of CAD-bestand zijn allemaal acceptabel
2. Een gedetailleerde stuklijst (BOM)
3. Duidelijke foto's van pcb of pcba monster voor ons
4. Hoeveelheid en levering vereist
Shinelink PCB's gebruikte producten
Prototype PCB die voldoet aan onze hoge kwaliteitsnormen
Afhankelijk van uw aangepaste vereisten, kunnen we uw PCB binnen 3-7 dagen prototypen, in vergelijking met 6-18 dagen standaard PCB-service. Bekijk de prototypefuncties van onze printplaten in de volgende tabel:
Kenmerken | geschiktheid |
Quality Grade | Standaard IPC |
Aantal lagen | 1 - 18 lagen |
Bestel hoeveelheid | 5 stks - 100 stks |
Bouw tijd | 2 - 7 dagen |
Materiaal | FR-4 standaard Tg 140 ° C |
Bordgrootte | Min 6 * 6mm | Max 500 * 500 mm |
Board size tolerance | ± 0,1 mm - ± 0,3 mm |
Borddikte | 0,4 mm - 2,0 mm |
Board Thickness Tolerance | ± 0,1 mm - ± 10% van de dikte van de plaat |
Koper gewicht | 1.0oz - 2.0oz |
Innerlaag Kopergewicht | 0.5oz - 1.0oz |
Koper Diktetolerantie | + 0μm + 20μm |
Min Tracing / Spacing | 5mil / 5mil |
Soldeermaskerzijdes | Zoals aangegeven in het bestand |
Kleur soldeermasker | Groen, wit, blauw, zwart, rood, geel |
Silkscreen Sides | Zoals aangegeven in het bestand |
Zeefdruk kleur | Wit Zwart |
Oppervlakteafwerking | Loodvrij HASL - RoHS |
Min Ring Ring | 5mil |
Min. Boorgatdiameter | 8mil |
Min Breedte van uitsparing (NPTH) | 0.8mm |
NPTH Hole Size Tolerance | ± .002 "(± 0.05mm) |
Min. Breedte van slotgat (PTH) | 0.6mm |
PTH gatmaattolerantie | ± .003 "(± 0.08mm) - ± .006" (± 0.15mm) |
Oppervlakte / gatafboordikte | 20 μm - 30 μm |
SM Tolerantie (LPI) | .003 "(0.075 mm) |
Beeldverhouding | 1,10 (gatgrootte: plaatdikte) |
Test | 10V - 250V, vliegende sonde of testarmatuur |

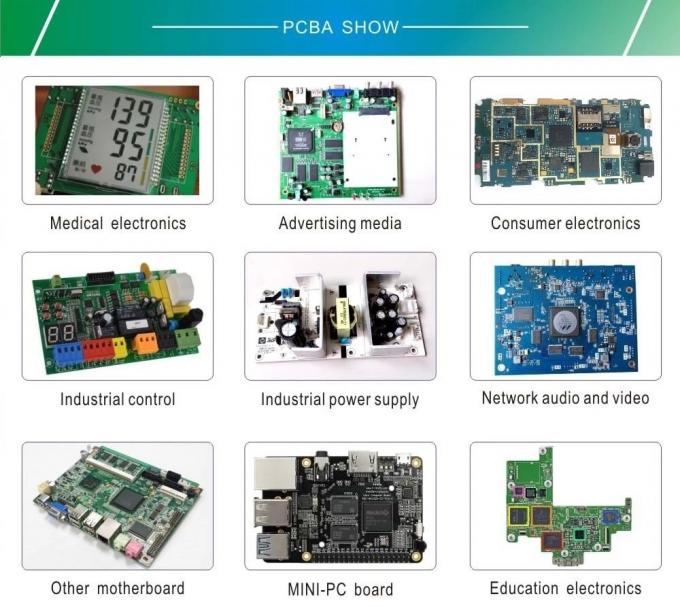

PCB afbeelding
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
