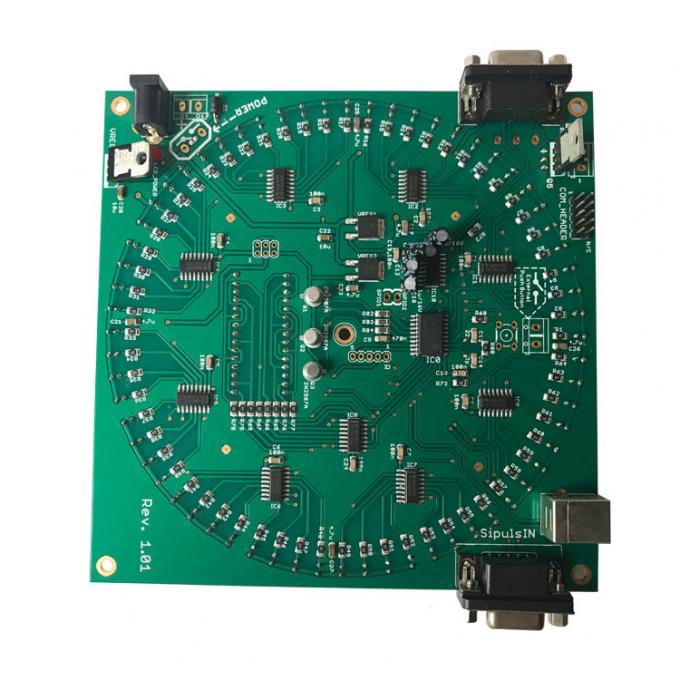

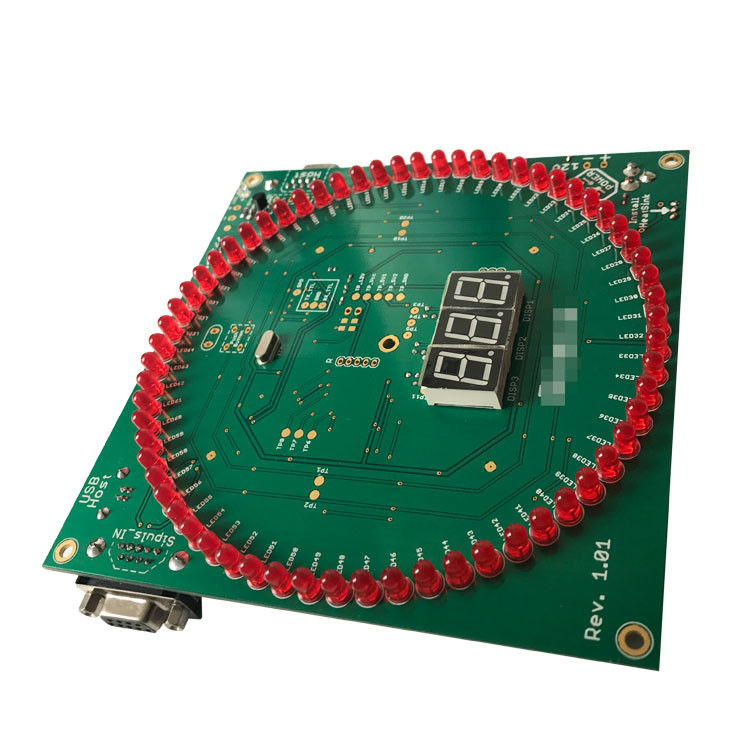

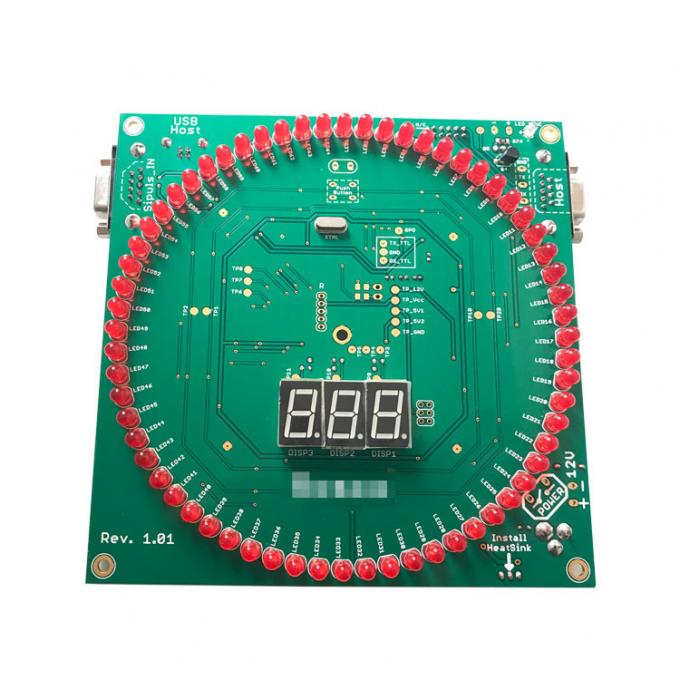

Deze 4-lagen multilayer PCBA is samengesteld met SMT en DIP. De gebruikte kale printplaat is 1,6 mm dik en maakt met een LAS-vrije HASL-oppervlaktebehandeling de pcb milieuvriendelijker. De buitenste en binnenste van de PCB is beide 1 Oz / 35 μm.
Bestanden aangevraagd voor offertes voor PCB-assemblage
--- Om u de meest efficiënte en nauwkeurige offerte over de productie van de gevraagde eenheid te geven, vragen wij u om ons de volgende informatie te verstrekken.
1. Gerber-bestand, PCB-bestand, Eagle-bestand of CAD-bestand zijn allemaal acceptabel
2. Een gedetailleerde stuklijst (BOM)
3. Duidelijke foto's van pcb of pcba monster voor ons
4. Hoeveelheid en levering vereist
5. Testmethode voor PCBA om 100% producten van goede kwaliteit te garanderen.
6. Schemabestand voor PCB-ontwerp, indien nodig om de functietest uit te voeren.
7. Een monster indien beschikbaar voor betere sourcing
8. CAD-bestanden voor de productie van behuizingen indien nodig
9. Een complete bedradings- en assemblagetekening met eventuele speciale montage-instructies
Shinelink-soorten PCBA-product
Technische ondersteuning
- Professionele soldeertechnologie voor opbouwmontage en doorgaande gaten
- Verschillende afmetingen, zoals 1206,0805,0603 SMT-technologie componenten
- ICT (in circuittest), FCT-technologie (Functional Circuit Test).
- Printplaatassemblage met UL, CE, FCC, Rohs-goedkeuring
- Stikstofgas reflow-soldeertechnologie voor SMT.
- Hoge standaard SMT & soldeer assemblagelijn
- Hoge dichtheid verbonden technologie voor plaatplaatsingstechnologie.
PCB-assemblage-mogelijkheden
Turnkey PCBA | PCB + componenten inkoop + assemblage + pakket |
Montagegegevens | SMT en Thru-hole, ISO-lijnen |
Doorlooptijd | Voorbeeld: 15 werkdagen. Massa-volgorde: 20 ~ 25 werkdagen |
Testen op producten | Flying Probe Test, X-ray Inspection, AOI Test, functionele test |
Aantal stuks | Min hoeveelheid: 1pcs. Prototype, kleine bestelling, massabestelling, allemaal OK |
Bestanden die we nodig hebben | PCB: Gerber-bestanden (CAM, PCB, PCBDOC) |
Componenten: stuklijsten (stuklijst) | |
Assemblage: Pick-N-Place-bestand | |
PCB-paneelafmetingen | Min grootte: 0,25 * 0,25 inch (6 * 6 mm) |
Maximale grootte: 20 * 20 inch (500 * 500 mm) | |
PCB-soldeertype | In water oplosbaar soldeerpasta, RoHS loodvrij |
Componenten details | Passief tot 0201-formaat |
BGA en VFBGA | |
Leadless Chip Carriers / CSP | |
Dubbelzijdige SMT-assembly | |
Fijne steek tot 0.8mils | |
BGA Repair and Reball | |
Verwijderen en vervangen van onderdelen | |
Component pakket | Afgesneden tape, buis, rollen, losse onderdelen |
PCB-assemblage | Boren ----- Blootstelling ----- Plating ----- Vastmaken en strippen ----- Ponsen ----- Elektrisch testen ----- SMT ----- Solderen golf --- --Assembling ----- ICT ----- Functietests ----- Temperatuur- en vochttesten |
PCBA-afbeelding
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
