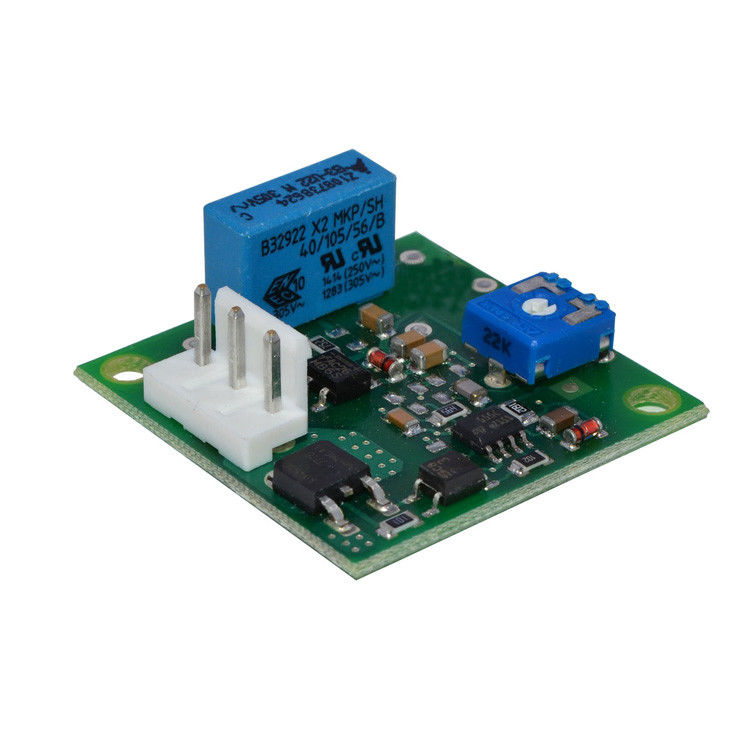

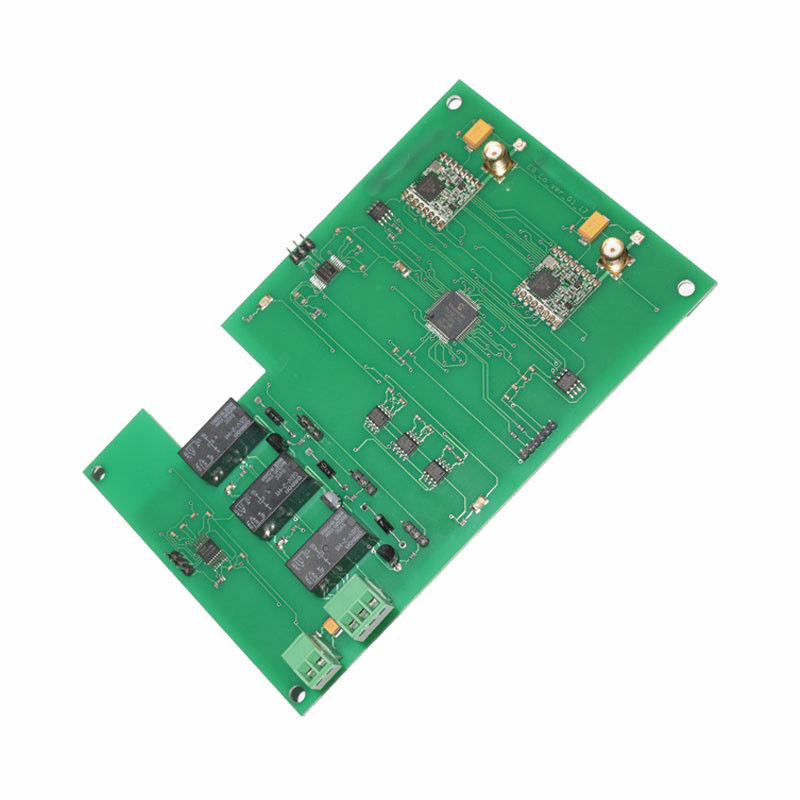

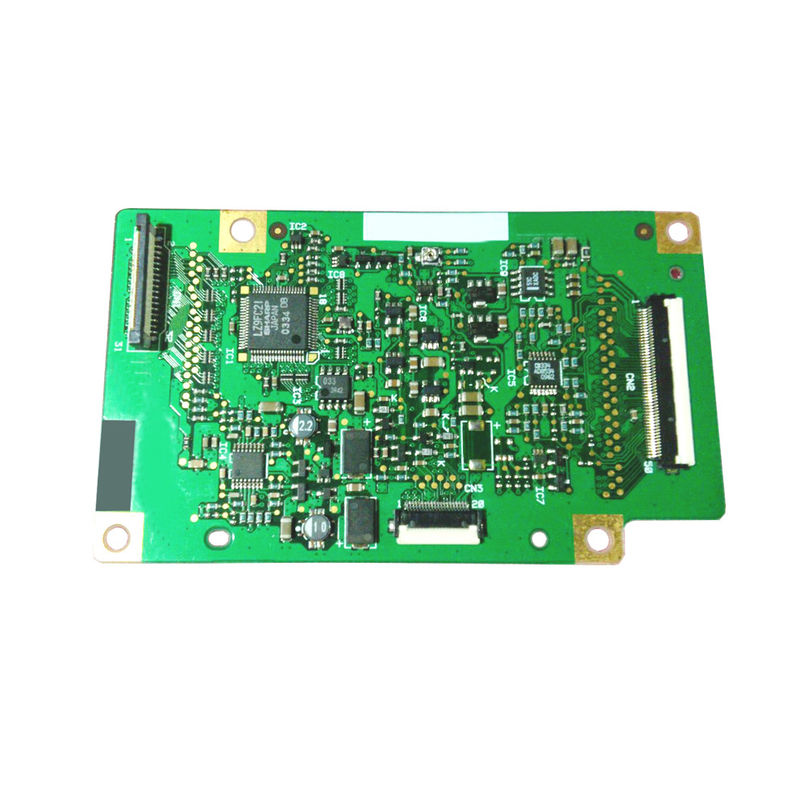

100%-e-Test ISO Gekwalificeerde Pcba-van de de Kringsraad van PCB Multilayer Gedrukte de Kringsraad
1. PCB-vervaardiging.
2. One-stop PCBA: PCB+components sourcing+SMD en door-gatenassemblage
3. PCB-kloon, de omgekeerde techniek van PCB.
Dossiers Gevraagde voor PCB-Assemblagecitaat
-om u van het meest efficiënte en nauwkeurige citaat te voorzien bij de productie van de gevraagde eenheid, vragen wij dat u ons van de volgende informatie voorziet.
1. Het Gerberdossier, PCB-het dossier, Eagle-het dossier of CAD het dossier zijn aanvaardbaar allen
2. Een gedetailleerde stuklijst (BOM)
3. Duidelijke beelden van de steekproef van PCB of PCBA-voor ons
4. Vereiste hoeveelheid en levering
5. Testmethode voor PCBA aan de producten van de waarborg100% goede kwaliteit.
6. Schema'sdossier voor PCB-ontwerp als behoefte om functietest te doen.
7. Een steekproef als beschikbaar voor betere sourcing
8. CAD dossiers voor bijlage die indien nodig vervaardigen
9. Een volledige bedrading en een assemblagetekening die om het even welke speciale assemblageinstructies indien nodig tonen
De Producten van Shinelinksoorten PCBA
Eigenschap
Aantal Laag | 1 - 20 laag |
Maximumverwerkingsgebied | 680 × 1000MM |
Min Board Thickness | 2 laag - 0.3MM (12 mil) |
4 laag - 0.4MM (16 mil) | |
6 laag - 0.8MM (32 mil) | |
8 laag - 1.0MM (40 mil) | |
10 laag - 1.1MM (44 mil) | |
12 laag - 1.3MM (52 mil) | |
14 laag - 1.5MM (59 mil) | |
16 Laag - 1.6MM (63 mil) | |
18 Laag - 1.8MM (71 mil) | |
De gebeëindigde Tolerantie van de Raadsdikte | Dikte ≤ 1.0MM, Tolerantie: ± 0.1MM |
1.0MM ≤ Dikte ≤ 6.5MM, Tolerantie ± 10% | |
Het verdraaien en het Buigen | ≤ 0,75%, Min: 0,5% |
Waaier van TG | 130 - 215 ℃ |
Impedantietolerantie | ± 10%, Min: ± 5% |
Hallo-pottentest | Maximum: 4000V/10MA/60S |
Oppervlaktebehandeling | HASL, met Lood, het Vrije Lood van HASL |
Flitsgoud, Onderdompelingsgoud | |
Onderdompelingszilver, Onderdompelingstin | |
Gouden Vinger, OSP |
PCB-Assemblagemogelijkheden
Kant en klare PCBA | PCB+components sourcing+assembly+package |
Assemblagedetails | SMT en door-Gat, ISO-lijnen |
Levertijd | Prototype: 15 het werkdagen. Massaorde: 20~25 het werkdagen |
Het testen op producten | Het vliegen Sondetest, Röntgenstraalinspectie, AOI Test, functietest |
Hoeveelheid | Min hoeveelheid: 1pcs. Prototype, kleine orde, massaorde, O.K. allen |
Dient wij vereisen in | PCB: Gerberdossiers (CAM, PCB, PCBDOC) |
Componenten: Stuklijst (BOM-lijst) | |
Assemblage: Oogst-n-plaats dossier | |
PCB-paneelgrootte | Min grootte: 0.25*0.25 duim (6*6mm) |
Maximum grootte: 20*20 duim (500*500mm) | |
PCB-Soldeerseltype | In water oplosbaar Soldeerseldeeg, loodvrije RoHS |
Componentendetails | Passief neer aan grootte 0201 |
BGA en VFBGA | |
Loodvrij Chip Carriers /CSP | |
Tweezijdige SMT-Assemblage | |
Fijne Hoogte aan 0.8mils | |
De Reparatie en Reball van BGA | |
Deelverwijdering en Vervanging | |
Componentenpakket | Besnoeiingsband, Buis, Spoelen, Losse Delen |
PCB-assemblage proces |
Boring-Blootstelling-Plateren-Etaching & het Ontdoen van-Ponsen-Het elektro Testen-SMT-Golf het Solderen-Het assembleren-ICT-Functie het Testen-Temperatuur & Vochtigheids het Testen |
FAQ
1. Welke dienst kunt u verlenen?
Wij kunnen PCB-het dossierontwerp van de kringsraad gerber, Exemplaar en Kloon, OEM en ODM de dienst verlenen. Niet alleen opbrengspcb, PCB-Assemblage, maar ook Vorm het maken, Plastic Injectie, en Volledige producten
2. Zijn mijn veilige ontwerpdossiers wanneer ik hen naar u verzend?
Uw dossiers worden gehouden in volledige veiligheid terwijl Shinelink Technology Ltd in bezit van hen is. Uw dossiers worden nooit gedeeld noch om het even welke derde partijen toegang tot uw ontwerpdossiers zullen hebben. Aangezien zij uw bezit zijn, respecteren wij het auteursrecht van uw dossiers. De klant controleert de regeling van deze dossiers per uw vereisten en geschreven goedkeuring.
3. Voor kleine hoeveelheidsorden, kunt u prototype PCBs produceren?
Ja. Shinelink Technology Ltd heeft het vermogen om kringsraad in om het even welk bedrag te produceren. Maar groter de hoeveelheid, groter de kostenbesparingen.
4. Wat is de typische processtroom voor multi-layer PCB?
De materiële stapel die van de de ets→ Binnenaoi Multi-multi-bond→Laag → van de knipsel→ Binnen droge film → binnen omhoog → drukken die het Comité → van → PTH van het het Patroonplateren → van de Plateren→ Buiten Droge Film → van het de ets→ Buitenaoi Soldeersel → Buiten van de het Masker→ Component het Teken→ Oppervlakte boren beëindigt → Verpletterend de Visuele Inspectie → van → E/T.
5. Wat vervaardigt het belangrijkste materiaal voor HDI?
De zeer belangrijke materiaallijst is zoals volgend: De machine van de laserboring, Dringende machine, VCP-lijn, Automatische het Blootstellen machine, LDI en enz.
Het materiaal dat wij is het beste in de industrie hebben gehad, zijn de machines van de laserboring van Mitsubishi en Hitachi, LDI-machines is van het Scherm (Japan), zijn de Automatische het Blootstellen machines ook van Hitachi, maken allemaal wij kunnen aan de technische eisen van de klant voldoen.
